SHYDZ系列智能工频耐压试验装置

发布时间：2024-05-09 09:56:34 浏览：[ ]次

设备名称：智能工频耐压试验装置
型号：SHYDZ系列
数量：1台套
生产厂家：武汉苏禾电气有限公司

一、产品应用：
本产品是我公司生产的轻型试验变压器的专用配套设备，该控制台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

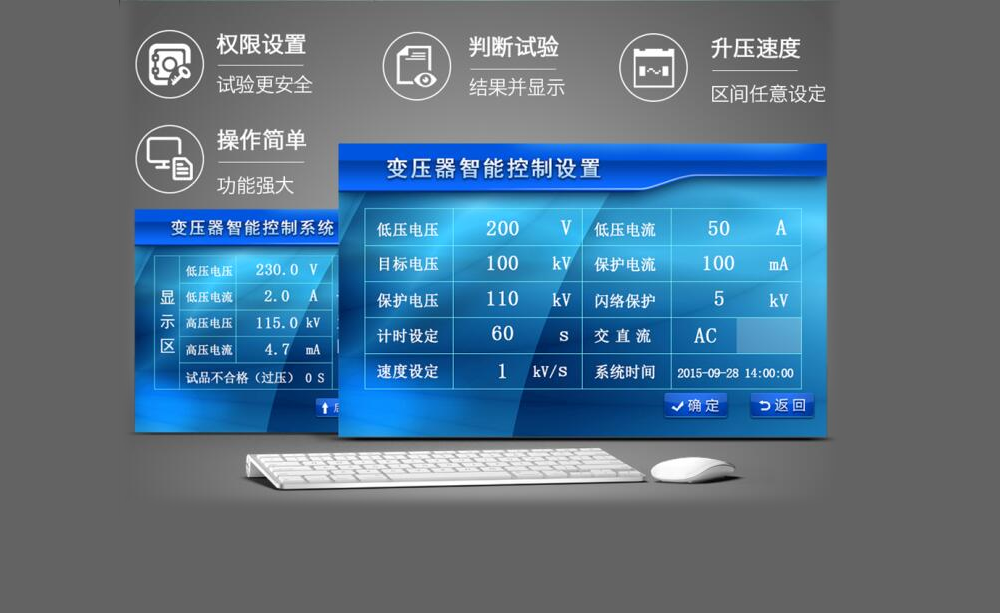

该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文接口，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。
。
二、技术指标

1）智能耐压控制箱（台）参数：

1	电源电压		AC 220V/380V
2	容量		10KVA—100KVA（各种规格可定制）
3	输出电压		0—250V 0—430V
4	电压精度		±0.5
5	电流精度		±0.5
6	显示方式		7寸真彩高清数字屏
7	触控方式		电阻式触摸更精准

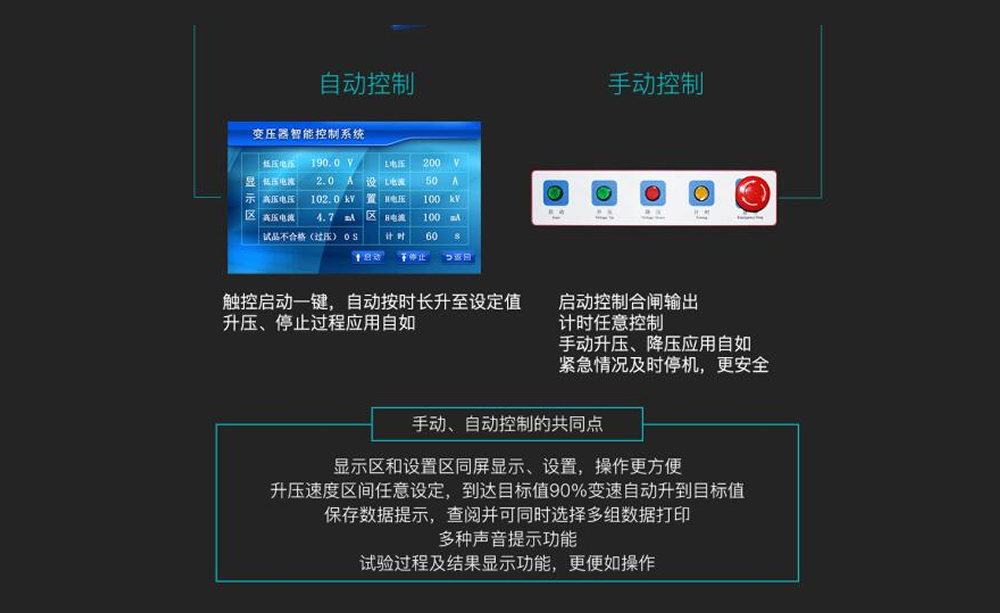

8	操作方式		自动、手动
9	数据保存		60组
10	密码		多级权限设置
11	多级保护，使用更安全
输入电压保护		输入电流保护		高压电压保护
高压电流保护		高压过压保护		高压闪络保护

2）高压试验变压器参数：

规格	容量 kVA	低压侧		高压侧		测量变比	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长×宽×高 mm×mm×mm
		电压 V	电流 A	电压kV	电流 mA
		电压 V	电流 A	电压kV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200×275×640
3/50	3	200	15	50	60	500	50	10	<4	27	240×300×690
5/50	5	200	25	50	100	500	50	10	<4	52	250×355×710
10/50	10	200	50	50	200	500	50	10	<4	80	260×375×750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270×420×800
20/50	20	400	50	50	400	500	50	8	<4	140	285×440×820
30/50	30	400	75	50	600	500	50	8	<4	155	295×386×840
50/50	50	400	125	50	1000	500	50	8	<4	184	320×416×910
10/100	10	400	50	100	100	1000	50	10	<4	135	350×475×1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510×390×1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540×400×1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560×410×1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600×460×1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265×380×1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510×390×1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540×415×1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560×430×1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640×490×1850
